ລາຍລະອຽດຜະລິດຕະພັນ

ກະດານ RK3588 ແມ່ນຫຍັງ?

ຄະນະກໍາມະການພັດທະນາ RK3588 ຈຸດປະສານປະສົມປະສານທີ່ມີຄວາມຍືດຫຍຸ່ນລະຫວ່າງກະດານຫຼັກແລະບໍລິສັດທີ່ມີປະໂຫຍດ) ໂດຍການໂຕ້ຕອບແບບມາດຕະຖານ.

ເມື່ອປຽບທຽບກັບກະດານປະສົມຫຼືກະດານດຽວ, ກະດານຄອມພິວເຕີ້, ກະດານ motherboard ທີ່ຂາຍໄດ້ແບ່ງປັນຂໍ້ດີຫຼັກຕໍ່ໄປນີ້:

ການປຽບທຽບກັບກະດານພັດທະນາແບບດັ້ງເດີມ

ປະໂຍດ	ກະດານພັດທະນາ B2B	ກະດານ MCU ພື້ນເມືອງ
ຕ່າງປະນາດ	modular, ຮ້ອນ -wappable	ອຸປະກອນທີ່ມີກໍານົດ, ສາຍກະດານ
ຄຸນນະພາບຂອງສັນຍານ	ສະຫນັບສະຫນູນສັນຍານລະດັບ GHz	ຈໍາກັດ GPIO / UART ຕໍ່າ
ຄວາມໄວໃນການພັດທະນາ	ໃຊ້ໂມດູນທີ່ຖືກຕ້ອງ	ຮຽກຮ້ອງໃຫ້ມີການອອກແບບໃຫມ່ຂອງຮາດແວ
ໃຊ້ກໍລະນີ	ລະບົບສັບສົນ (AI / ອຸດສາຫະກໍາ)	ການຄວບຄຸມແບບງ່າຍດາຍ (ການເຂົ້າລະຫັດເຊັນເຊີ)

ລັກສະນະທີ່ສໍາຄັນຂອງຄະນະກໍາມະການພັດທະນາ RK3588

acc ທີ່ມີປະສິດທິພາບ: Rockchip rk3588 (8-cornex-at76 / A55, 6TOPS NPU)

ing Design ແບບແບບ Design: ຕົວເຊື່ອມຕໍ່ທີ່ຍືດຫຍຸ່ນໄດ້ສໍາລັບການຂະຫຍາຍກໍານົດກໍາໄລ

● Interfaces ຄວາມໄວສູງ: PCIE 3.0, USB 3.1, ຄູ່ Gigabit Ethernet, Sata

ating ສະແດງຫຼາຍຮູບແບບ: ຮອງຮັບ 8K @ 60fps + 4K @ 60fps ຜົນໄດ້ຮັບພ້ອມກັນ

●ຊັ້ນຮຽນອຸດສາຫະກໍາ: -40 ° C ເຖິງ + 85 ° C. ການດໍາເນີນງານ

infections ອຸດົມສົມບູນ: Mini PCIE, M.2 M Key, Mipi CSI

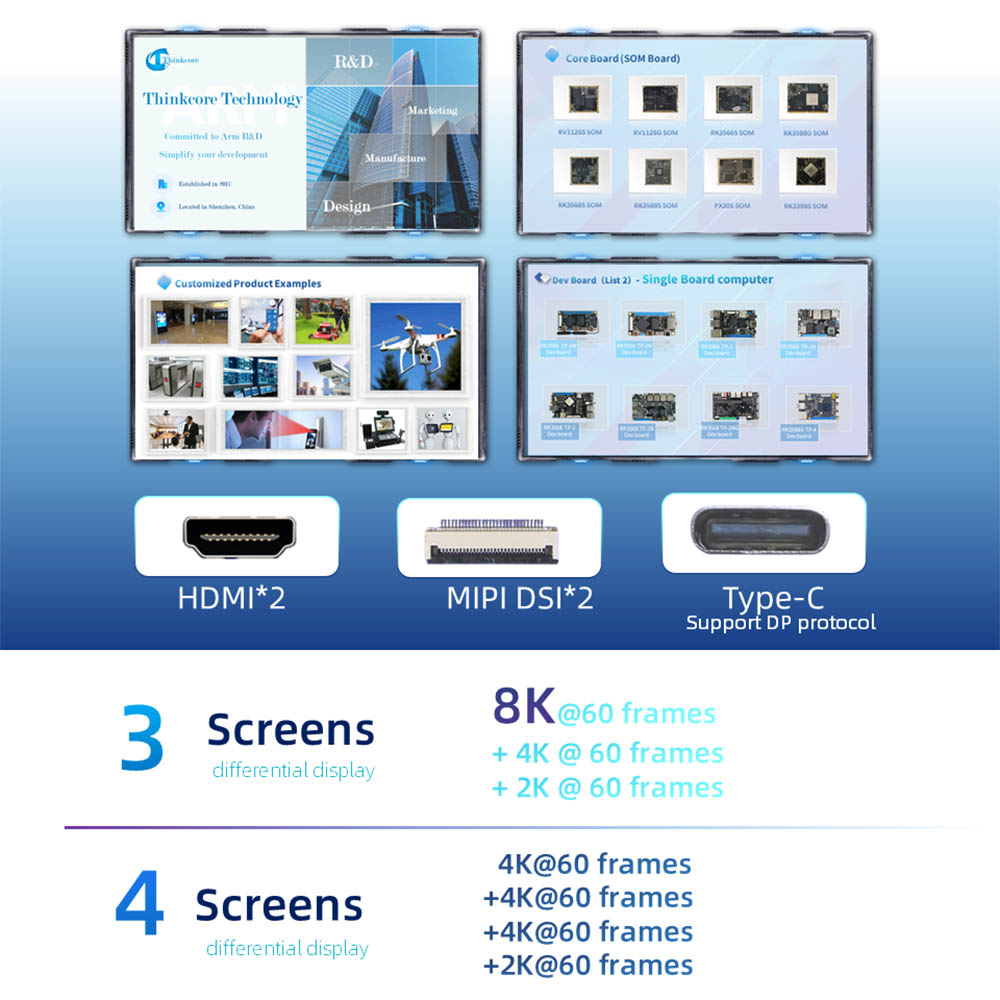

●ສະແດງທີ່ແຕກຕ່າງກັນຫຼາຍຫນ້າຈໍ: ຮອງຮັບການສະແດງ heterogeneous ສາມຫນ້າຈໍແລະຈໍສະແດງຜົນສີ່ຫນ້າຈໍ. HDMI * 2; MIPI DSI * 2; ປະເພດ C (ສະຫນັບສະຫນູນອະນຸສັນຍາ DP)

ສະເພາະດ້ານວິຊາການ

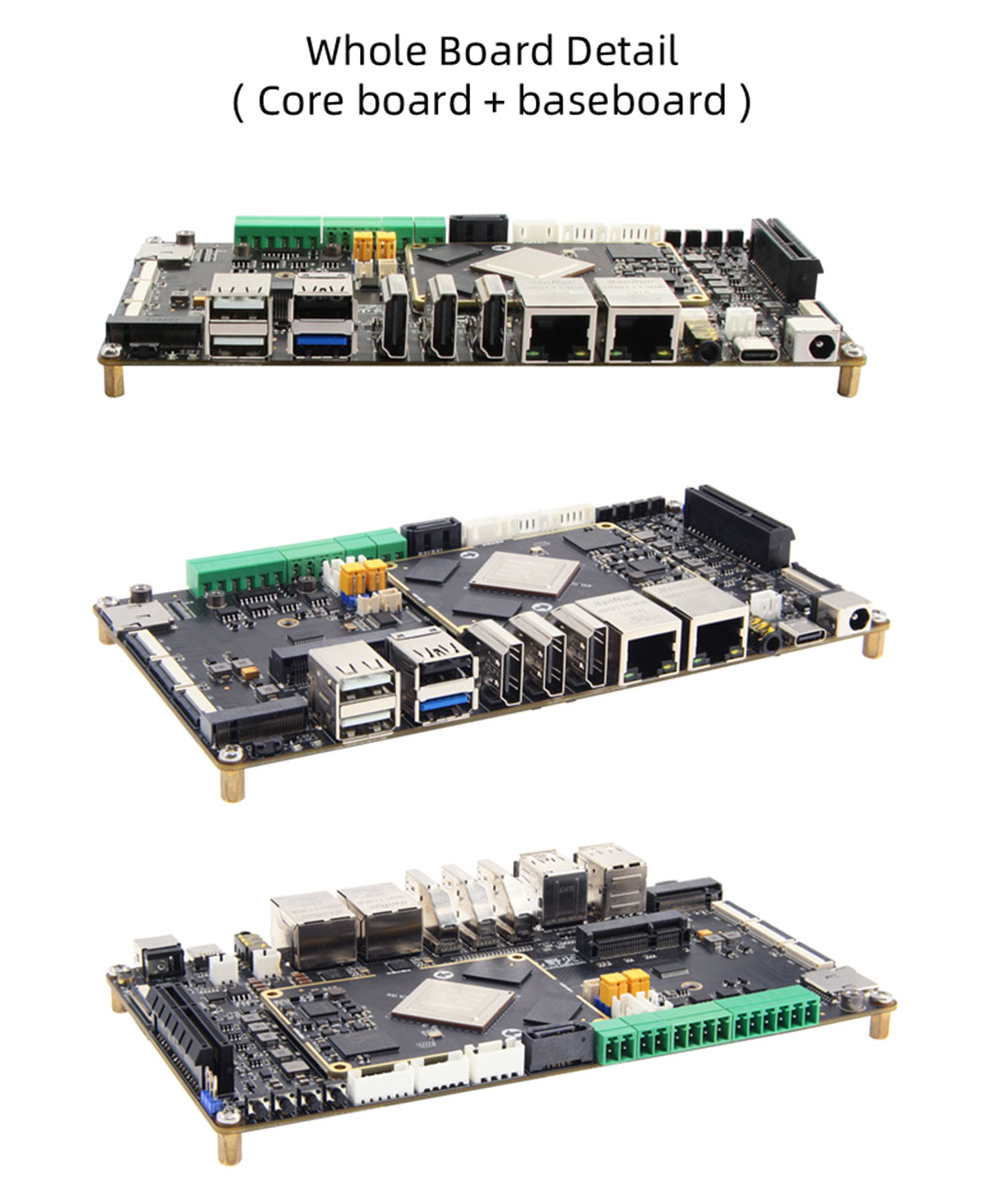

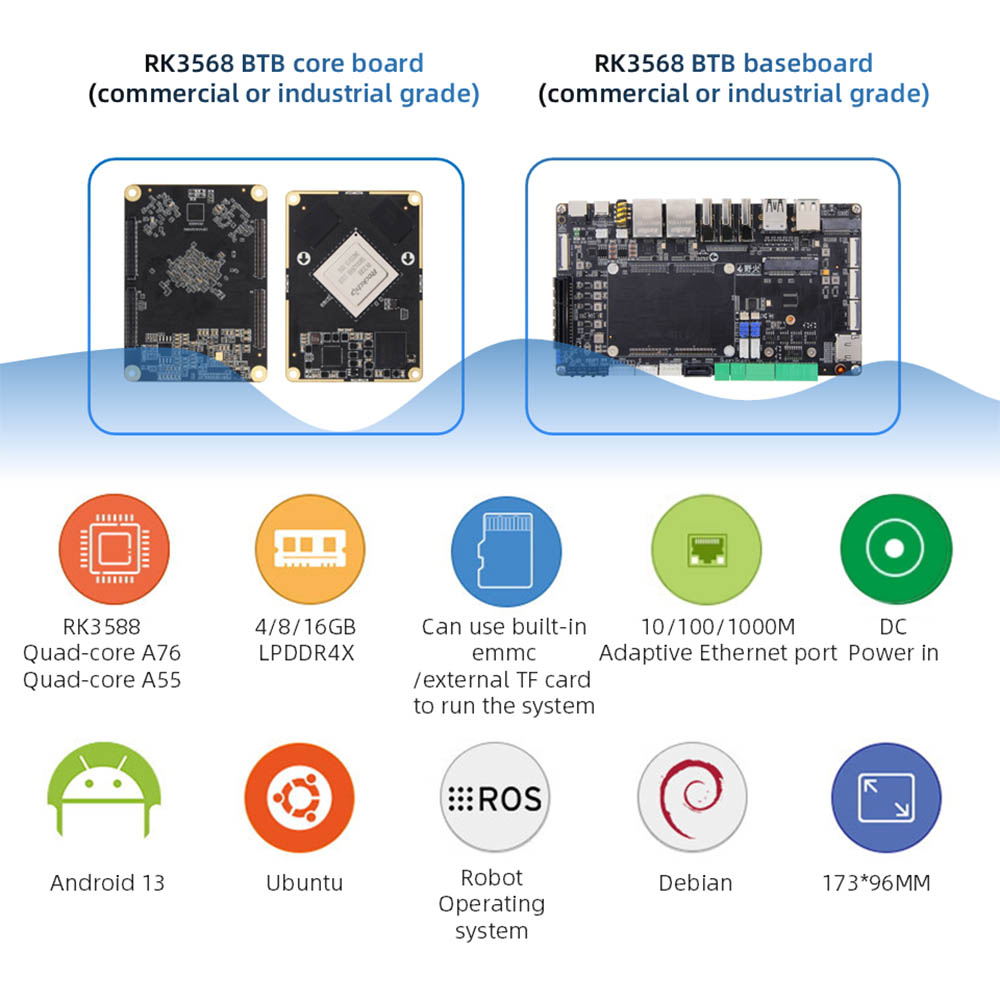

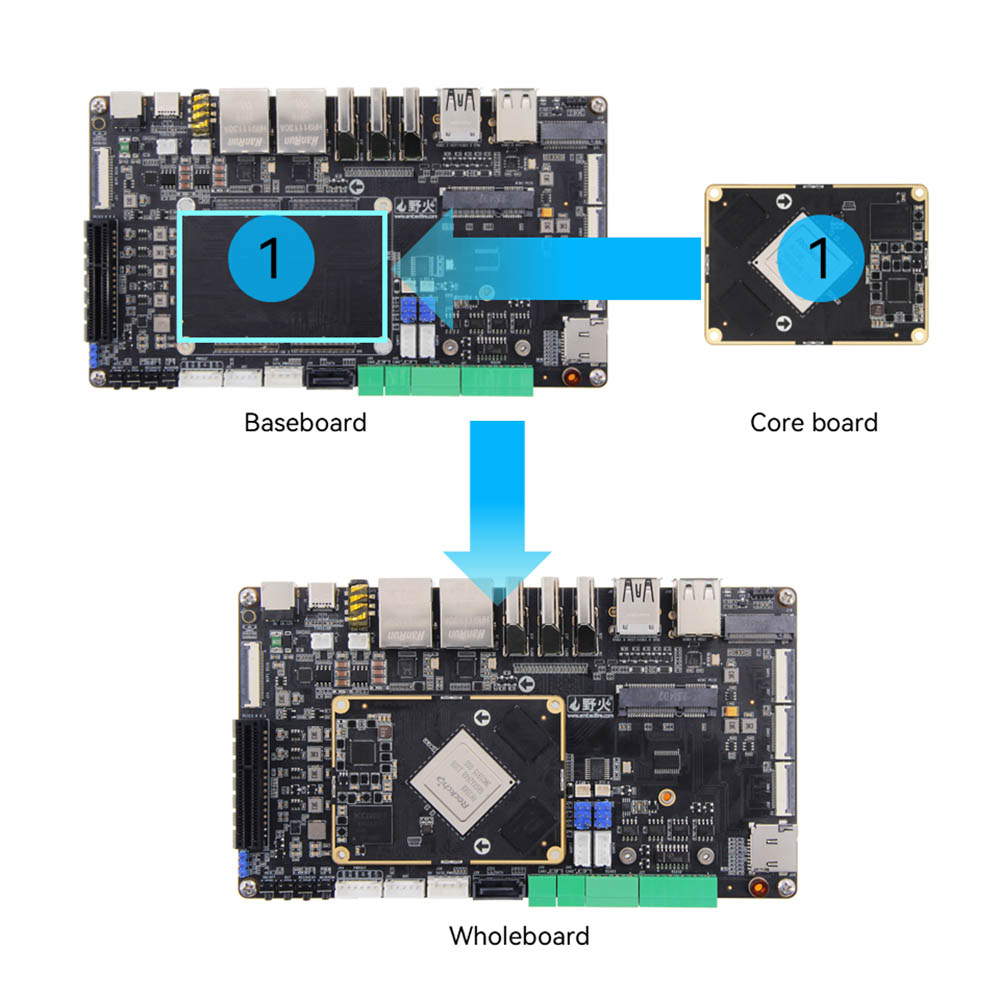

Motherboard BTB ປະກອບດ້ວຍກະດານຫຼັກແລະກະດານຂົນສົ່ງ / ກະດານ.

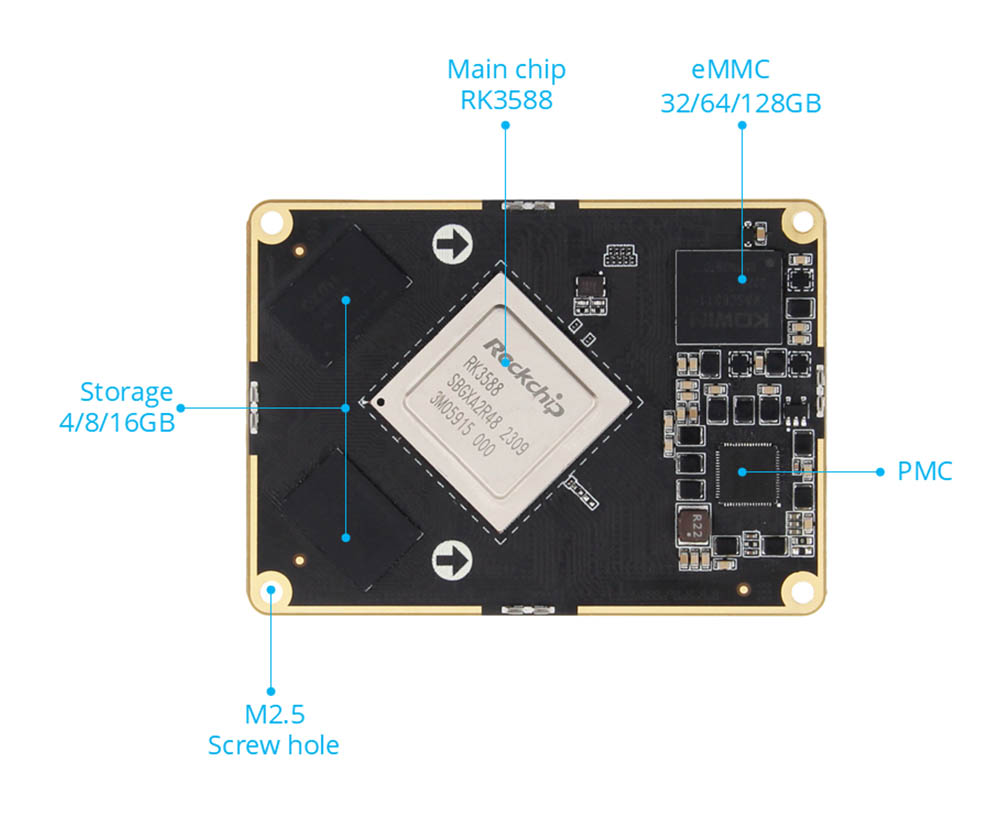

ຕົວກໍານົດກະດານຫຼັກຂອງ RK3588

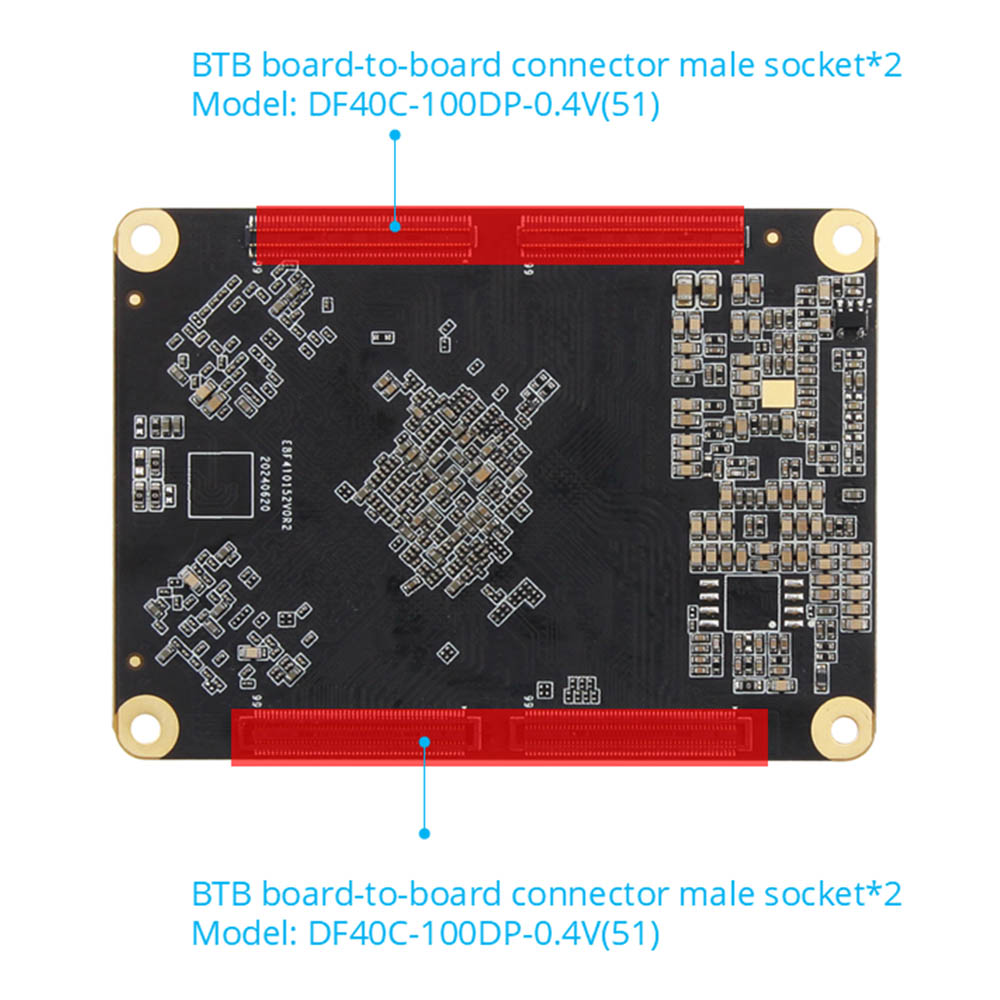

●ເຊື່ອມຕໍ່: ຜູ້ຊາຍເຊື່ອມຕໍ່: DF40C-100DP-0.4V (51) ຕົວເຊື່ອມຕໍ່ເພດ: DF40C-100DS-100DS-0.4V (51)

usic chip: RK3588 (Quat-Core-Core A76 + Quad-Core A55, Mali-G610, 6,5mm spacing, ນໍາໄປສູ່ I0 ທັງຫມົດ

●ຄວາມຈໍາ: 4/8 / 8 / 16GB, LPDDR4 / 4 ເທົ່າ

●ການເກັບຂໍ້ມູນ: 32/64 / 128GB. EMMC

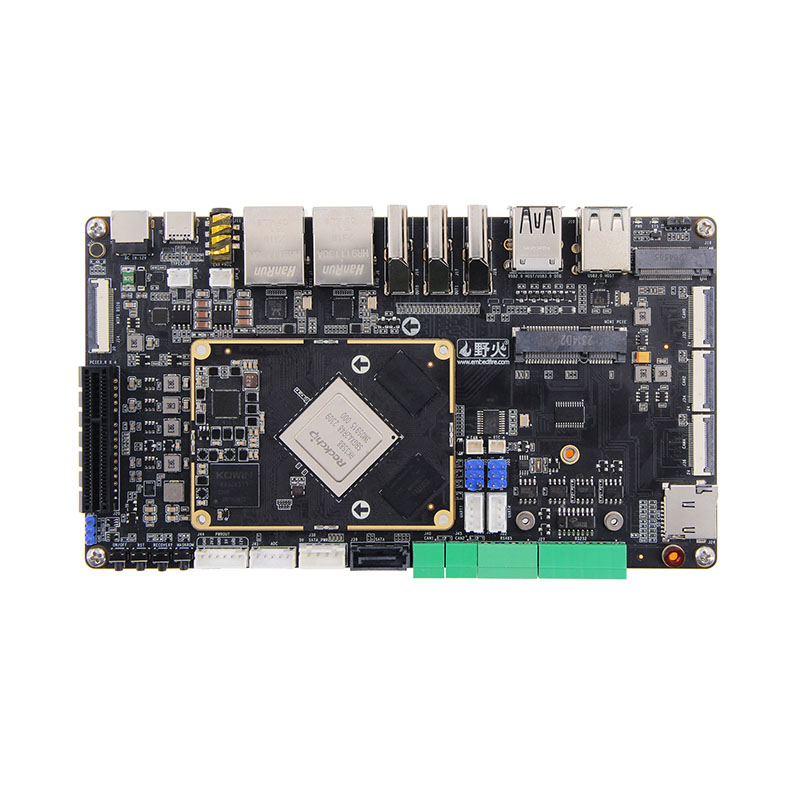

RK3588 Board-To-Board Development Board

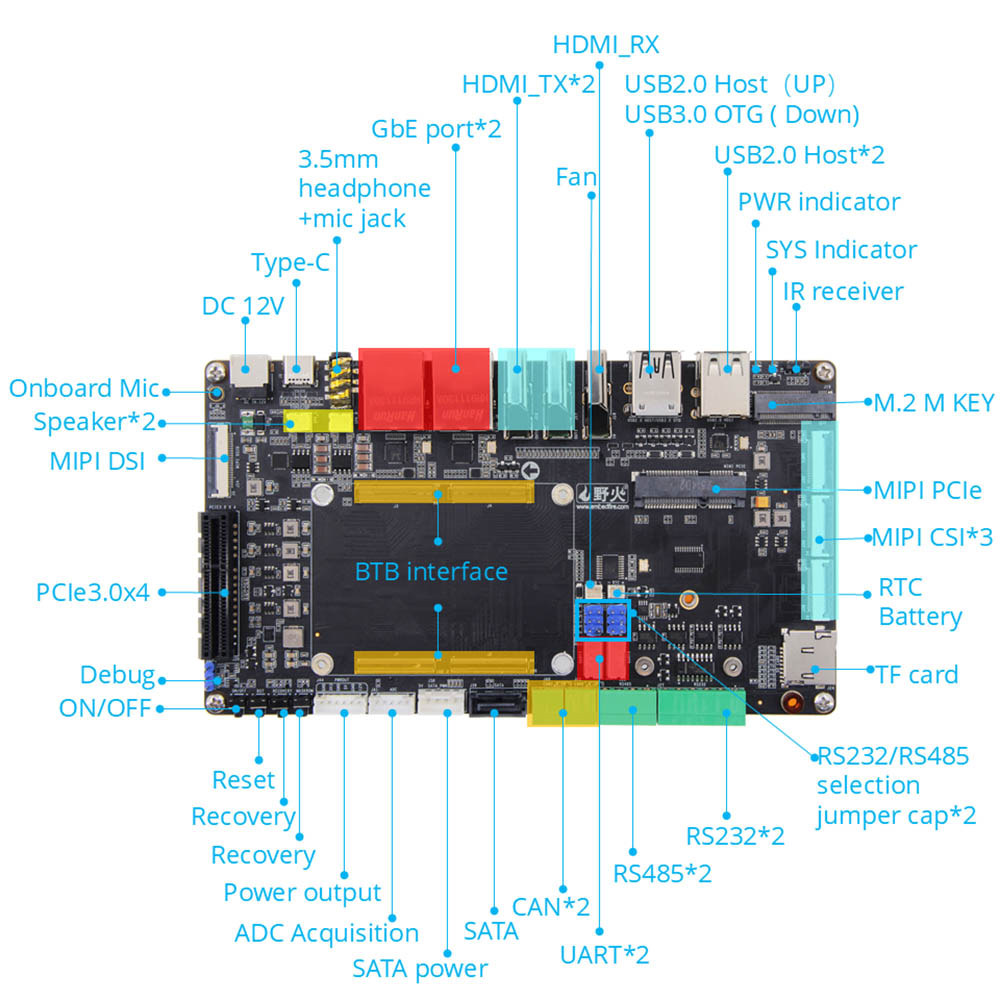

ຕົວກໍານົດການພື້ນຖານຂອງ RK3588

●ເຊື່ອມຕໍ່: ຜູ້ຊາຍ: DF40C-100DP-FIR (51) ເພດຍິງ: DF40C-100D-100DS-100DS-0.4V (51)

●ການໂຕ້ຕອບພະລັງງານ: 12V @ 2A DC ວັດສະດຸປ້ອນ, DC Interface * 1; ການໂຕ້ຕອບຜະລິດພະລັງງານ * 1

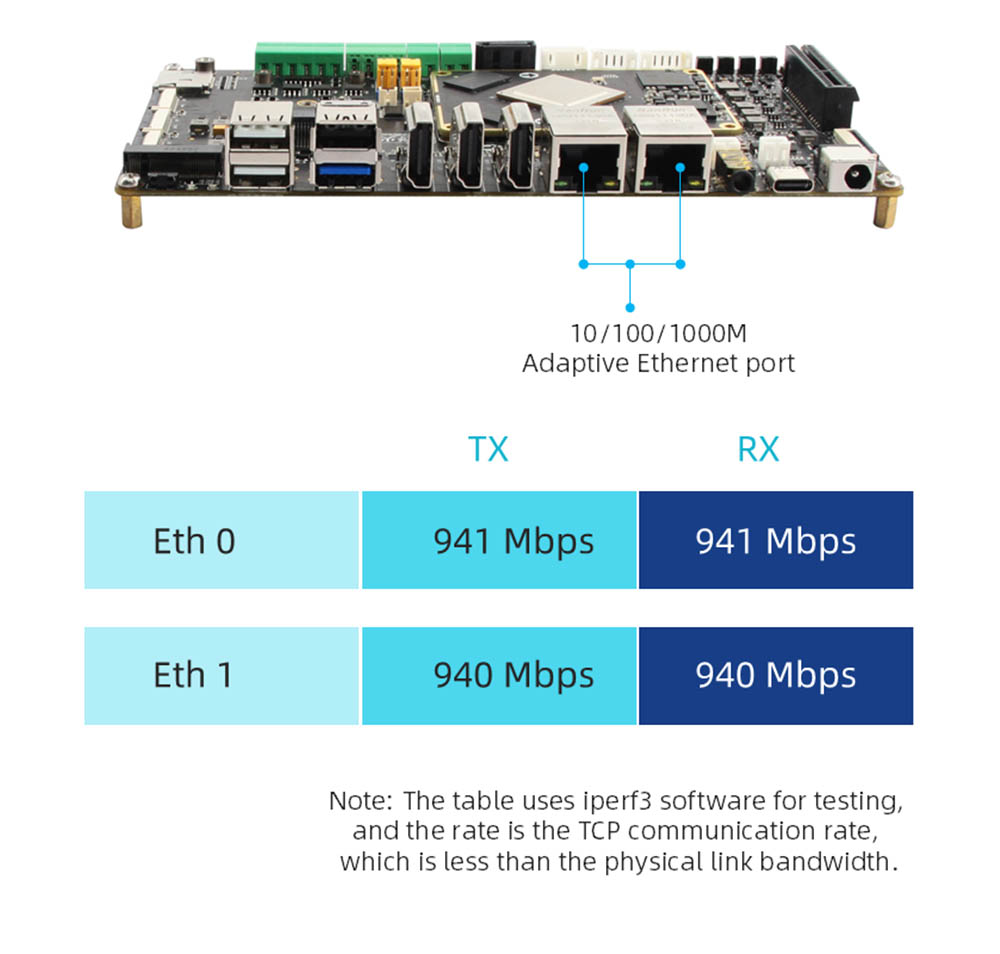

● Ethernet: Gigabit Network Port * 2, ຮອງຮັບອັດຕາລະຫວ່າງ 10 / 100/1000Mbps

hdmi: HDMI12.0 ວັດສະດຸປ້ອນ * 1, ສູງເຖິງ 3840X2160 @ 60fPS; HDMI2.1 ຜົນຜະລິດ * 2, ຮອງຮັບຫນ້າຈໍຫລາຍດ້ວຍຫນ້າຈໍອື່ນໆ, ຄວາມລະອຽດສູງສຸດທີ່ 7680x4320 @ 60h (ຄວາມລະອຽດ 8K)

● Mipi-DSI: MIPI-DSI: MIPI DSI: 2 (ດ້ານຫນ້າ * 1, ດ້ານຫຼັງ * 1), ສາມາດສຽບຫນ້າຈໍ MIPI, ສະຫນັບສະຫນູນຫນ້າຈໍຫລາຍແຫ່ງກັບຫນ້າຈໍອື່ນໆ. ຄວາມລະອຽດສູງສຸດ MIPI ແບບ MIPI ດຽວປີ 1920 * 1080 @ 60hz

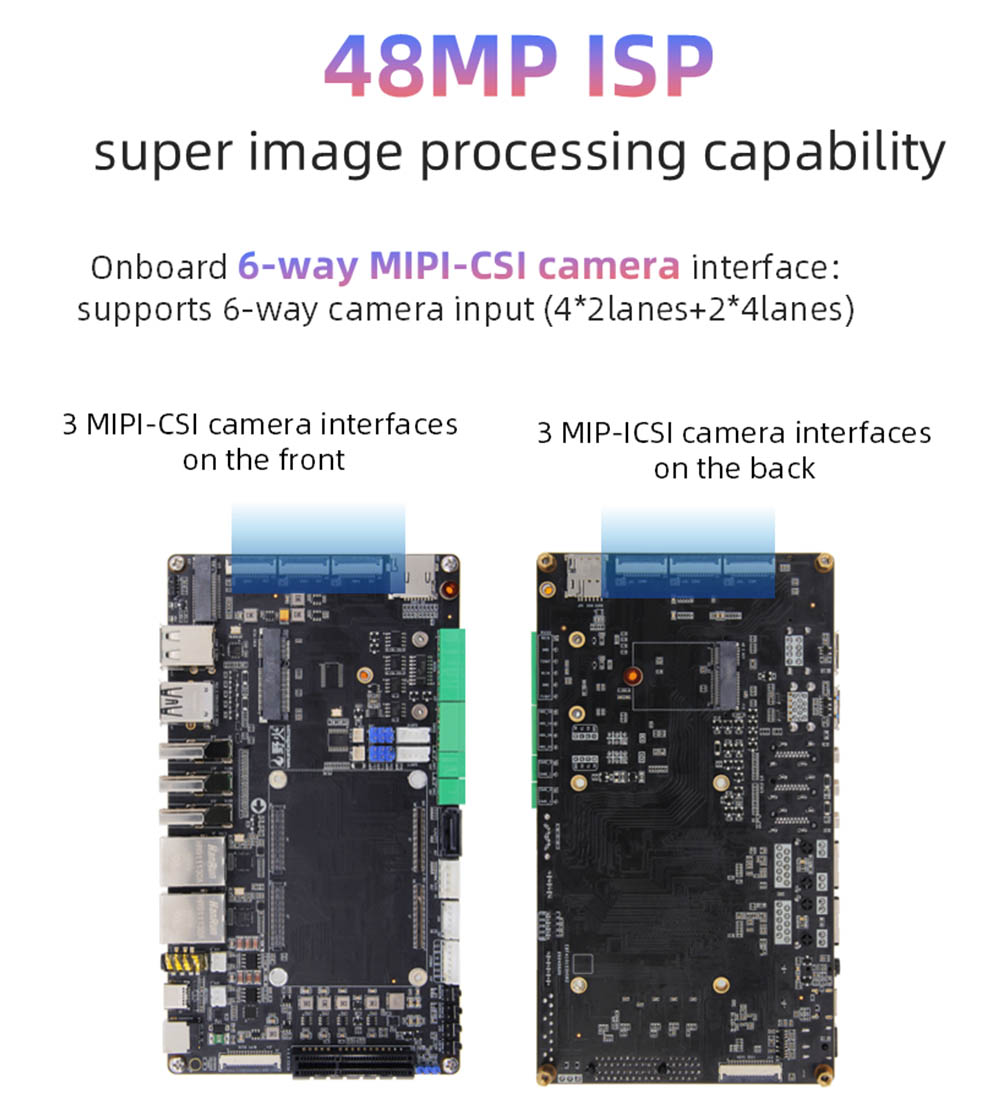

● Mipi-CSI: MIPI-CSI: MIPI CAMEA: 6 (ດ້ານຫນ້າ * 3, ດ້ານຫຼັງ * 3), ສາມາດສຽບກ້ອງຖ່າຍຮູບ MIPI

● USB2.0: USB-HostType-Aterface * 3

● USB3.0: USB-OTGTYPE- ອິນເຕີເຟດ * 1; ການໂຕ້ຕອບປະເພດ type-c * 1, ສາມາດໃຊ້ສໍາລັບການເຜົາ firmware, ຮອງຮັບອະນຸສັນຍາ DP1.4

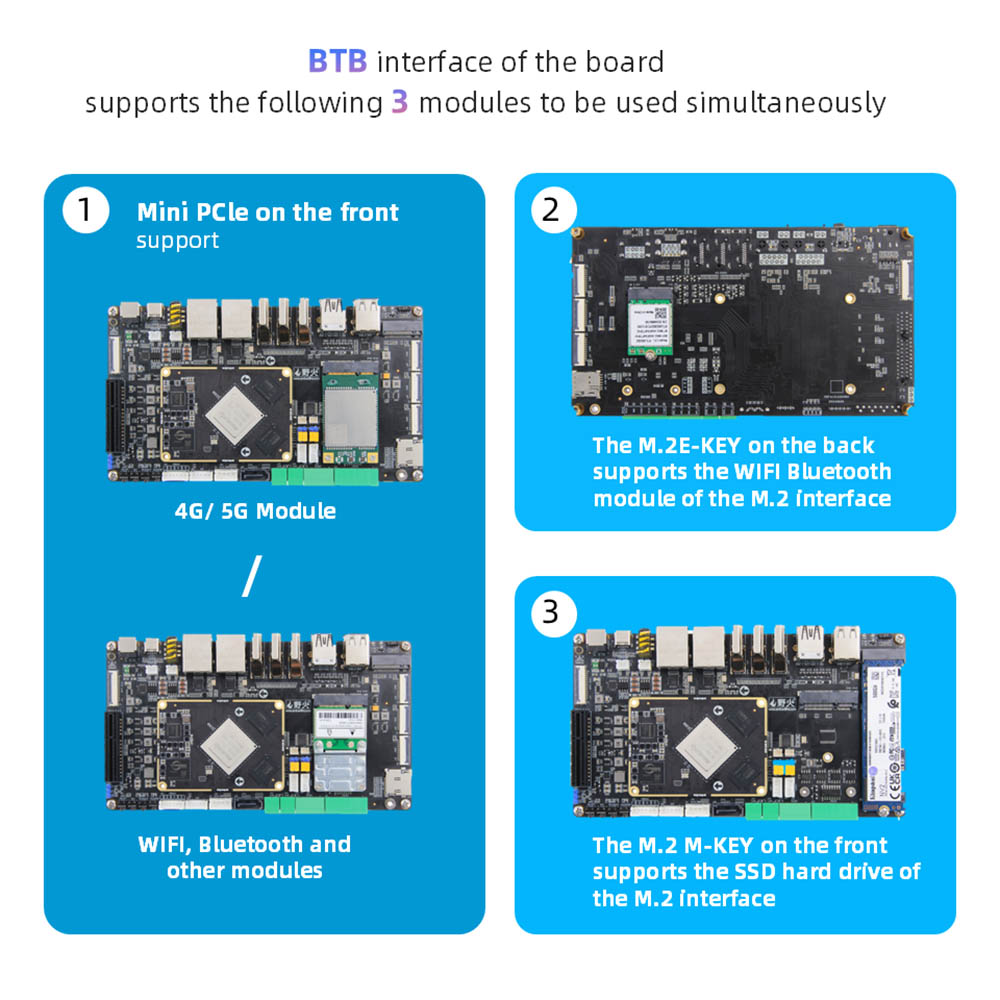

●ອິນເຕີເຟດ PCL: ອິນເຕີເຟດ mini-pcle * 1, ສາມາດໃຊ້ກັບບັດ WiFi ທີ່ເຕັມໄປດ້ວຍລະດັບຄວາມສູງຫຼືເຄິ່ງຫນຶ່ງຂອງລະດັບຄວາມສູງຫລືໂມດູນ mini-pcle ອື່ນໆ: pcle3.0x4 ອິນເຕີເຟດ * 1

●ອິນເຕີເຟດ M.2: M.2Ekey ອິນເຕີເຟດ * 1, ຮອງຮັບໂມດູນບັດ Network Wireless M.2. M.2 M ໂຕ້ຕອບທີ່ສໍາຄັນ * 1, ຮອງຮັບ M.2 M-Key pcle3.0 * 4Lanes ລະບຸຮາດດິດ 2280 ຮາດດິດ

ating ຜູ້ຖືບັດ TF: ຜູ້ຖືບັດ Micro SD (TF) * 1, ຮອງຮັບລະບົບເກີບ TF, ສູງເຖິງ 512gb

●ຊິມກາດ SIM: SIM CARD HOLDER * 1, ຟັງຊັນຊິມກາດຕ້ອງໃຊ້ກັບໂມດູນ 4G

●ອິນເຕີເຟດ SATA: ອິນເຕີເຟດມາດຕະຖານ Sata Sata * 1; ອິນເຕີເຟດພະລັງງານ SATA * 1, ຮອງຮັບຜົນຜະລິດ 12V

●ສາມາດເຮັດໄດ້: ສາມາດເຮັດໄດ້ * 2

● ADC: ການໂຕ້ຕອບ ADC Acquisition * 1

● debug port serial:

● debug port serial * 1 (UART2), ຕົວກໍານົດການເລີ່ມຕົ້ນ 1500000-8-n-1; ພອດ serial UART * 2 (UART7 & UART9); RS232 * 2 (UART4 & UART7);

● RS485 * 2 (UART4 & UART7); ການໂຕ້ຕອບ jumper jumper ros232 / Rs485 * 2

●ສຽງ: ຊອງໄມໂຄຣໂຟນ MOTOBOIN * 1; ການໂຕ້ຕອບລໍາໂພງ SPK * 2, ສາມາດເຊື່ອມຕໍ່ 3W ພະລັງງານ Speque Speque Spingphone ສົ່ງ + microphone inpution ອິນເຕີເຟດ 2-in-1 ໃນ 1

●ປຸ່ມ: ປຸ່ມ ON / OFF * 1; ປຸ່ມ Maskrom * 1; ປຸ່ມຟື້ນຟູ * 1; ປັບປຸ່ມໃຫມ່ *

● LED: ຕົວຊີ້ວັດພະລັງງານ * 1; ຕົວຊີ້ວັດລະບົບ * 1

●ຜູ້ຮັບ Infrared: ສະຫນັບສະຫນູນຫນ້າທີ່ຄວບຄຸມຫ່າງໄກສອກຫຼີກ

● RTC: Setcket RTC Pocket * 1

ing ອິນເຕີເຟດພັດລົມ: ສະຫນັບສະຫນູນການຕິດຕັ້ງການຕິດຕັ້ງຂອງພັດລົມ 5V ຫຼື 12V
